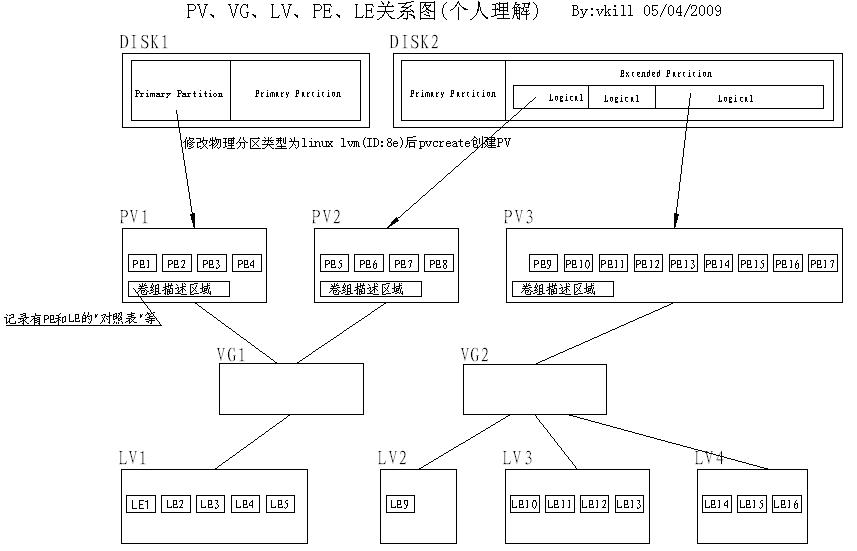

PV、VG、LV、PE、LE关系图

更新时间：2010.03.17

PV(physical volume)：物理卷在逻辑卷管理系统最底层，可为整个物理硬盘或实际物理硬盘上的分区。

VG(volume group)：卷组建立在物理卷上，一卷组中至少要包括一物理卷，卷组建立后可动态的添加卷到卷组中，一个逻辑卷管理系统工程中可有多个卷组。

LV(logical volume)：逻辑卷建立在卷组基础上，卷组中未分配空间可用于建立新的逻辑卷，逻辑卷建立后可以动态扩展和缩小空间。

PE(physical extent)：物理区域是物理卷中可用于分配的最小存储单元，物理区域大小在建立卷组时指定，一旦确定不能更改，同一卷组所有物理卷的物理区域大小需一致，新的pv加入到vg后，pe的大小自动更改为vg中定义的pe大小。

LE(logical extent)：逻辑区域是逻辑卷中可用于分配的最小存储单元，逻辑区域的大小取决于逻辑卷所在卷组中的物理区域的大小。

卷组描述区域：卷组描述区域存在于每个物理卷中，用于描述物理卷本身、物理卷所属卷组、卷组中逻辑卷、逻辑卷中物理区域的分配等所有信息，它是在使用pvcreate建立物理卷时建立的。
