对RAID中的单个物理盘镜像的方法(以SCSI硬盘为例)

更新时间:2011.03.07
-、关闭磁盘阵列,将所有硬盘依次拔下来(最好标记好顺序号),挂接在不含RAID功能的SCSI适配器上。
下图为拔下硬盘的正面及背面图(SCSI硬盘有两种接口,68针和80针两种80针需要用转接头,下图为80针。

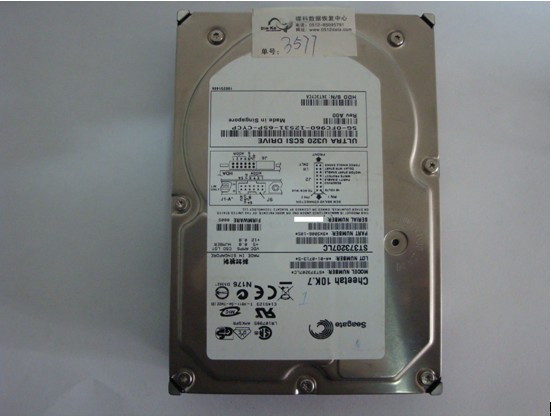

正面:




背面:

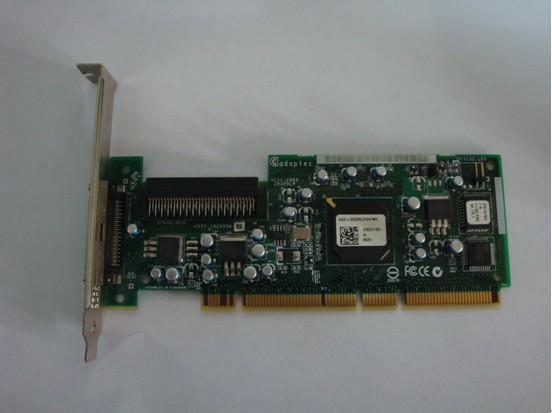

SCSI卡适配器:

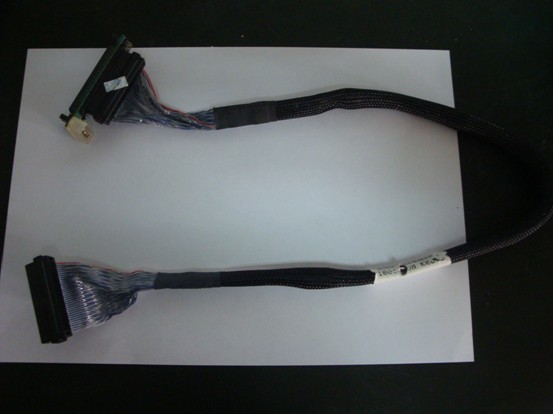

数据线和68针转80针接头:

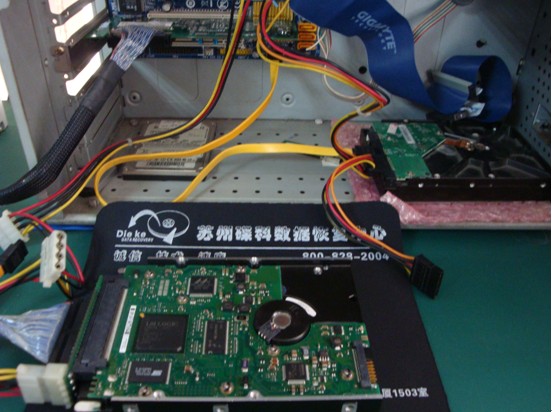

硬盘连接:

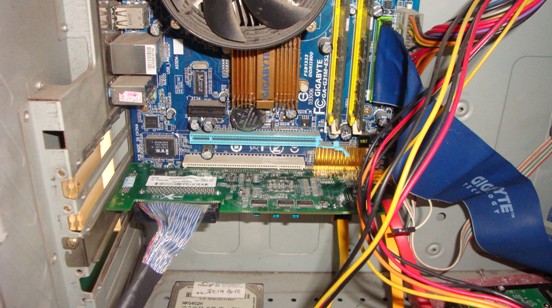

卡插入到PCI插槽:

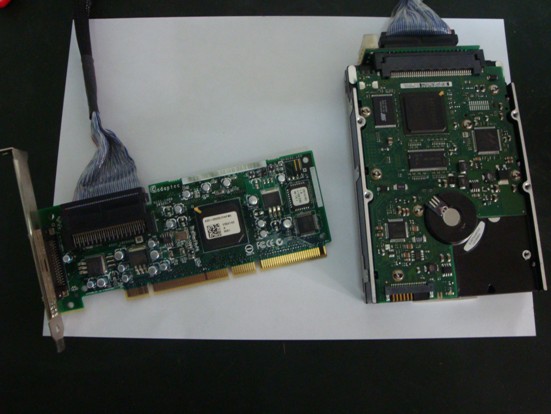

全部连接好的图如下所示:

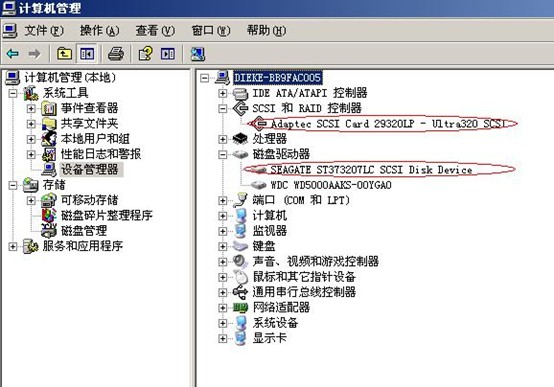

到此,单块硬盘已经成功挂接到PC机上,开机启动可以识别到SCSI硬盘适配卡和SCSI硬盘的型号。

二、挂接SCSI硬盘使用操作系统推荐为WINDOWS2003,本例以WINDOWS2003为例)。
进入系统后,磁盘管理里会看到多个单独的硬盘,此时切记不可初始化磁盘、分区或分配盘符给可能的磁盘分区(如果不确定是否可避免,建议不要进入磁盘管理)。

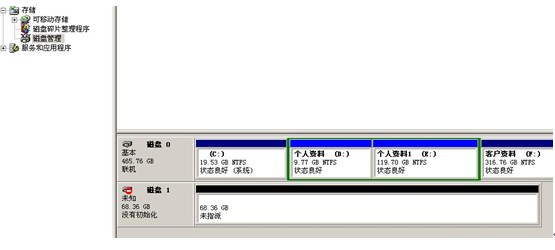

磁盘管理介面如下:

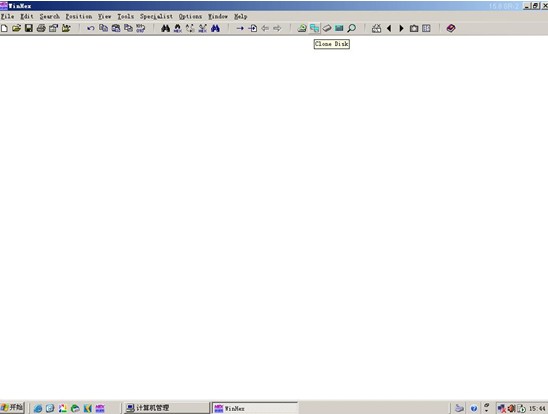

    镜像工具推荐使用可访问磁盘底层扇区内容的16进制编辑器Winhex,运行程序后点击Tools->Disk tools->Clone Disk,或直接点工具面板的图标如下图所示:

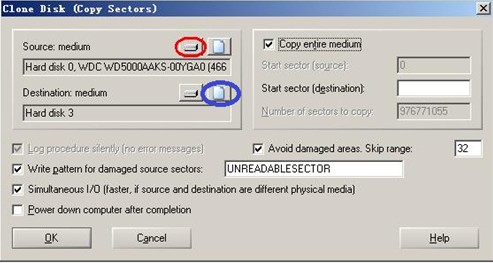

点击Tools->Disk tools->Clone Disk,弹出的对话框如下图:

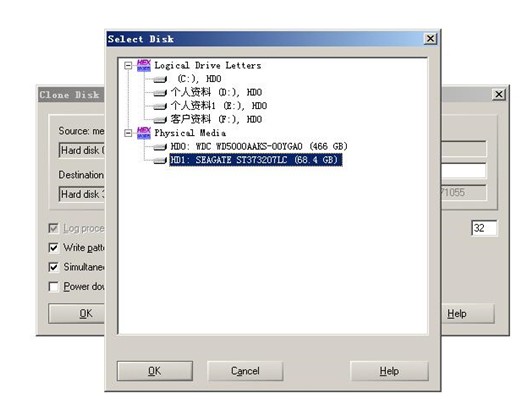

点击图中红色所圈按钮,选择源磁盘。

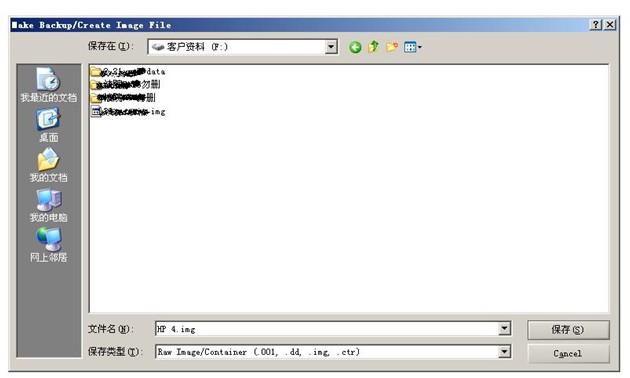

选中蓝色所圈按钮,选择目标文件。(我们的目的是将源硬盘镜像为一个文件,此后,这个文件就是对源硬盘的完整镜像了,大小等于源硬盘的大小)如下图

选好目标文件路径及文件名后。保存返回。

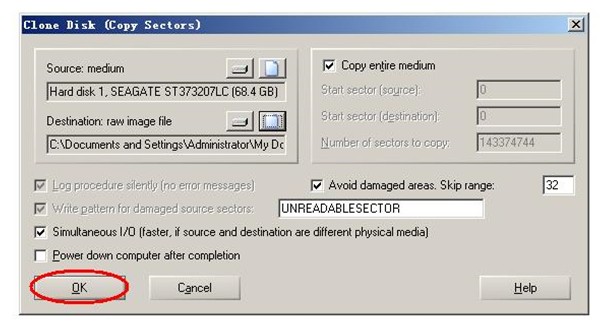

此时,Clone disk对话框如下图。

  请再次确认,Source(源)及Destination(目标)是否正确。
对话框中的其他值应该为:点中Copy entire medium(意为做全盘的镜像),Log procedure…可选(选中后,会在拷贝结束后展示摘要,推荐使用,可以知道硬盘是否有坏道等),其他参数不要管(其他参数通常适用于严重坏道等情形)
选好后(一定要确认源和目标),按下OK按钮便开始镜像操作了(WINHEX第一次做此操作,当按下OK按钮时会弹出一个帮助框,意在提醒用户,此操作是有风险的。无碍,可关掉。之后不会再出现)
拷贝的过程完成后,镜像就完成了。目标文件即等同于源硬盘,之后可以使用WINHEX用逆向还原回原硬盘。
